BGP Route Reflector(루트 리플렉터, RR) 실습

AndrewNa 2019. 4. 19. 19:51
728x90
반응형

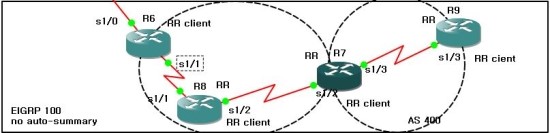

Topology





Command (기본설정 제외)

R8(config-router)#neighbor 7.7.7.7 route-reflector-client

R7(config-router)#neighbor 9.9.9.9 route-reflector-client ​





Check​

R9(config-router)#show ip bgp

<생략>

Network Next Hop Metric LocPrf Weight Path

*>i1.1.1.0/24 6.6.6.6 0 100 0 100 i

*>i3.3.3.0/24 6.6.6.6 0 100 0 100 200 i

*>i5.5.5.0/24 6.6.6.6 0 100 0 100 200 300 i

*>i150.1.2.0/24 6.6.6.6 0 100 0 100 200 i

*>i150.1.3.0/24 6.6.6.6 0 100 0 100 200 i
